众所周知，无线频谱是一种稀缺的资源。目前，全球统一分配的频谱在大部分时间内利用率低，相互干扰、并要求支付昂贵的许可费等。数字RF的出现，为软件定义的无线电（SDR）和认知无线电（CR）技术提供了新的发展道路，数字RF技术使得随时间变化的技术能够更有效地利用可用的频谱，避免干扰，保证无缝操作，将从根本上改变频谱分配方法。

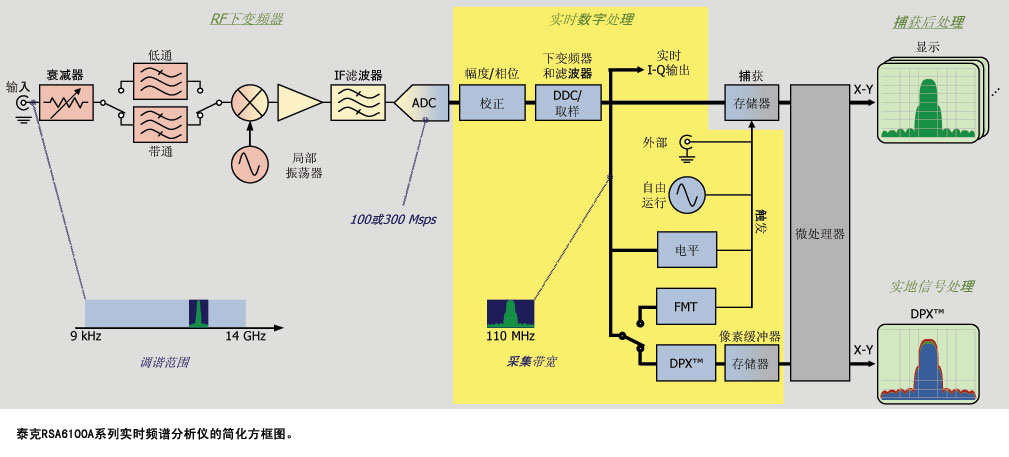

点击看原图

　　传统分析仪已无法承担对数字RF的测试

　　为了改善频谱容量和性能，一般会结合使用完善的RF技术，如信号突发、跳频和自适应调制，这些技术都表现出频率和调制随时间变化的特点。但也使得现代RF信号变得异常复杂，给设计工程师也带来了各种挑战。例如，他们必须捕获和分析这些随时间变化的RF信号。然而，传统扫频分析仪和矢量信号分析仪 (VSA)目前已不能完成数字RF技术和设备的测试任务，这是因为它们基本上是在一个频率范围内调谐窄滤波器，以生成单个频域画面(或称为"扫描")，即使是速度最快的扫频分析仪，仍可能会漏掉许多间歇性信号或迅速变化的信号。而VSA则是依赖捕获后分析技术，不能执行实时任务，如频域触发。而由不断变化、跳频、突发信号组成的现代数字RF领域则要求完成这些任务。

　　新型实时频谱分析仪应对数字RF应用测试需求

　　美国泰克公司（Tektronix）针对当前数字RF应用测试推出了型号为RSA6100A系列实时频谱分析仪（RTSA）。据泰克公司实时频谱分析仪产品线全球副总裁Rick King介绍，RSA6100A最大优势体现在以下几个方面，一是，RSA6100A系列实时频谱分析仪是业内第一个采用DPX技术实时显示频谱画面。DPX波形图像处理器技术把数量庞大的实时数据转化成实时的RF频谱演示，每秒处理48,000多个频谱测量，而传统的扫频分析仪每秒最多处理50个频谱测量，其频谱测量速率提高了近1000倍，实现了实时的RF。它对最短24ms的信号也实现了100%的侦听概率，可查看到以往根本看不到的RF信号和异常信号。二是采用了独特的110MHz频率模板触发（FMT）功能。通过频率模板触发，用户可以根据频谱中独特事件模式的发生情况触发测量。FMT的高动态范围还可以触发微弱的瞬时信号，同时忽略已知的强信号。FMT在RSA6100A系列整个110 MHz实时带宽上工作，能够可靠地捕获传统分析仪会漏掉的RF信号或频率异常事件。第三是，RSA6100A系列是频谱分析仪中第一个同时提供了110 MHz实时带宽和73 dB无杂散动态范围的RF分析仪。实现了高捕获带宽，而又不会降低动态范围，可以设计先进的下一代RF系统。第四是，专门为RSA6100A设计了以测量为中心的用户界面。不仅可以为用户选择的任意测量组合优化参数，还可以随时手动调节这些控制功能。进行与时间相关的频率、幅度、调制等数据分析。

　　Rick King表示，泰克公司针对数字RF应用测试推出的RSA6100A系列实时频谱分析仪，完全能满足数字RF在高带宽和高动态范围、快速捕获信号中对时域、频域、调制域以及失真度的测试与分析。
