李红萍 马应魁
摘 要 介绍一种由8031单片机组成的自动报时控制器系统的硬件结构和程序设计。
关键词 单片机 定时器 中断 控制码
Single-chip Computer Automatic Chronopher
Li Hongping Ma Yingkui
Abstract:This paper presents the hardware composition and software design of automatic chronopher system controlled by 8031.
Key words:single-chip computer timer interruption control code
电脑时钟可模拟电子钟显示时、分、秒，此外还可根据学校的作息时间按时打铃，播放音乐和广播操节目。本系统设制了二个按钮，分别用来调时调分，以保证时钟与标准时间相吻合，打开电源开关即可运行。

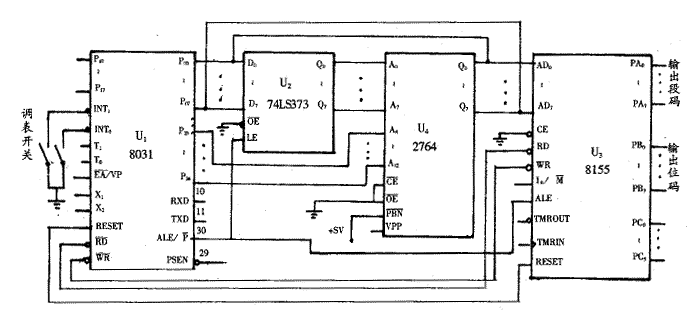

本系统是通过MCS-51内部定时器T0产生中断来实现计时的。T0工作在定时器工作方式1，每100 ms产生一次中断，利用软件将基准100 ms(1/10 s)单元进行累加计数。当定时器产生10次中断后就产生了1秒信号，这时秒单元加1，同理，可对分单元和时单元计数，从而产生秒、分、时的时间值，并通过连接在8155A口、B口上的六位七段显示器进行显示。系统硬件框图如图1所示。
把学校的作息时间预先制成表格存入EPROM数据区中，利用软件每过1秒将当前时间与数据区时间相比较，相等说明要进行某一控制，从而可完成打铃、息铃、放广播操等控制。 数据区中每一项时间控制字需要占用8个存储单元：
8031单片机的P1.0用作电铃的开启和关闭，P1.4用作广播的开启和关闭，控制码的定义如表1。
表1
| 控制码 | 功 能 | 对应输出口 |
| FEH | 起动电铃 | P0.1控制电铃 |
| EFH | 起动广播操出 | P1.4控制广播 |
| FFH | 关闭装置 | P1.0 P1.4均输出关闭信号 |
| 00H | 数据区结束 | |
| 图1 参考源程序 ORG 0000H
LJMP MAIN; 转主程序
ORG 0003H
LJMP INT0; 转INT0中断
ORG 000BH
LJMP CLOCK; 转定时器T0中断
ORG 0013H
LJMP INT1; 转INT1中断
INT0中断服务程序：
ORG 0050H
INT0： CLR EX0
JNB P3.2，$
INC 28H
MOV A，28H
ADD A，#00H
DA A
MOV 28H，A
SUBB A，#60H
JC DSUP2
MOV 28H，#00H
DSUP2：LCALL DSUP
SETB EX0
RETI
INT1中断服务程序：
INT1：CLR EX1
JNB P3.3，$
INC 29H
MOV A，29H
ADD A，#00H
DA A
MOV 29H，A
SUBB A，#24H编
JC DSUP3
MOV 29H，#00H
DSUP3：LCALL DSUP
SETB EX1
RETI
主程序：
MAIN：MOV A，#03H
MOV R0，#20H
MOVX @R0，A
MOV SP，#5AH
MOV 2BH，#60H
MOV 2CH，#60H
MOV 2DH，#24H
MOV TMOD，#01H
MOV TL0，#0B0H
MOV TH0，#3CH
MOV IE，#87H
SETB TR0
LOOP：LCALL DSUP
LJMP LOOP
显示程序：
DSUP：MOV R0，#4FH
MOV A，27H
ACALL PTDS
MOV A，28H
ACALL PTDS
MOV A，29H
ACALL PTDS
MOV R0，#4AH
MOV R2，#0DFH
MOV DPTR，#SEGPT
DSUP1：MOV A，#00H
MOV R1，#21H
MOVX @R1，A
MOV A，@R0
MOVC A，@A+DPTR
MOVX @R1，A
MOV A，R2
MOV R1，#22H
MOVX @R1，A
MOV R3，#00H
DSUP4：DJNZ R3，DSUP4
INC R0
CLR C
MOV A，R2
RR A
MOV R2，A
JB ACC.7，DSUP1
RET
PTDS：MOV R1，A
ACALL PTDS1
MOV A，R1
SWAP A
PTDS1：ANL A，#OFH
MOV @R0，A
DEC R0
RET
T0中断服务程序：
CLOCK：PUSH PSW
PUSH ACC
SETB RS0
MOV TL0，#0B7H
MOV TH0，#3CH
INC 26H
MOV A，26H
CJNE A，#0AH，DONE
MOV 26H，#00H
MOV R0，#27H
MOV R1，#28H
MOV R3，#03H
LOOP0：MOV A，@R0
ADD A，#01H
DA A
MOV @R0，A
MOV 38H，@R1
CJNE A，38H，DONE0
MOV @R0，#00H
INC R0
INC R1
DJNZ R3，LOOP0
DONE0：ACALL LOOP1
DONE：POP ACC
POP PSW
RETI
控制程序：
LOOP1：MOV DPTR，#100CH
MOV 2EH，DPL
LOOP4：MOV DPL，2EH
MOV R3，#04H
MOV R1，#2AH
LOOP2：INC DPTR
DJNZ R3，LOOP2
MOV 2EH，DPL
MOV R3，#03H
CLR A
MOVC A，@A+DPTR
JZ LOOP3
MOV 3AH，A
LOOP5：INC DPTR
DEC R1
CLR A
MOVC A，@A+DPTR
MOV 3BH，A
MOV A，@R1
CJNE A，3BH，LOOP4
DJNZ R3，LOOP5
MOV A，3AH
CPL A
MOV P1，A
LOOP3：RET 李红萍(兰州石化职业技术学院 730060)
马应魁(兰州石化职业技术学院 730060) |
