关键词：分散供电;过流保护;过压保护;极性保护;软启动

引言

在当前电信系统中存在分散供电与集中供电两种解决方案。在分散供电系统中直接给各功能板提供-48V电源，然后由功能板上的DC/DC电源模块产生本板所需的各种工作电压。分散供电与集中供电相比具有输入电压范围宽，效率高，功率损耗密度小，节省板位等优点，同时分散供电要求各功能板必须独立提供高可靠性的电源设计。

电路设计与实现

图2 软启动波形

图3 有、无软启动时的-48V总线波形

测试结果

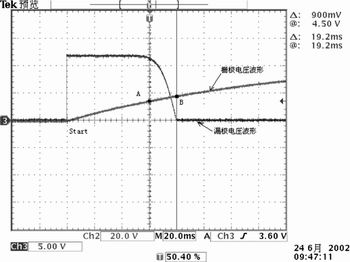

图2是以-48V电压为参考点所测得的软启动波形。如图所示，在Start点，-48V电压加到电路上，当Q1的栅极电压上升到A点(约3V)时，Q1开始导通，漏极电压开始缓慢下降;当栅极电压持续上升到B点(约4.5V)时，Q1完全导通，漏极电压达到-48V。从图中可以看出，从Q1开始导通到完全导通，整个过程大约需要19.2ms。

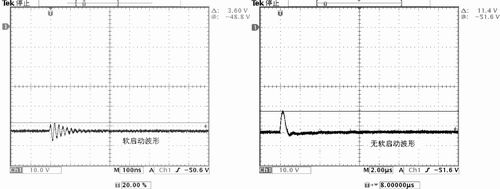

图3是有、无软启动时，功能板插入背板时-48V电源总线的波形。有软启动时，-48V总线干扰的峰值最大为3.6V左右, 时间持续约200ns;无软启动时，-48V总线干扰的峰值最大 11.4V左右，时间持续约1ms。由此可见，软启动既降低了干扰幅度，又减少了干扰时间。

结语
本文介绍的分散供电板级解决方案已成功地在实际通信系统中大量应用，充分验证了该方案具有极高的可靠性。

参考文献
1 C．H．Goh. 下一代产品所需的过流和过压电路保护. Littelfuse公司.
2 PPTC保护器件在电源转换器中的应用. 泰科电子.
3 白同云，吕晓德. 电兼容设计.北京邮电大学出版社.2001.03
