---随着网络的不断普及，宽带等的急速延伸，最近与FTTH（Fiber to the home）相关的基础设施建设也在不断的增长。在FTTH以及光缆等的光通信基础设施铺设现场，为了确保光传送的正确性，必须进行光纤的光损失测量。而铺设现场的特殊环境决定了光纤损失测量工具必须具有携带方便、牢固耐用并且价格低廉的特点，同时为了方便操作者在PC中处理所测得的数据，这些测量工具还要具备数据保存和与PC传送数据的功能。为满足以上要求，日置电机株式会社开发了HIOKI3661光功率计、3662/3663激光源等光损测量工具，下面将介绍这些工具的特点和在光损测量中的应用。

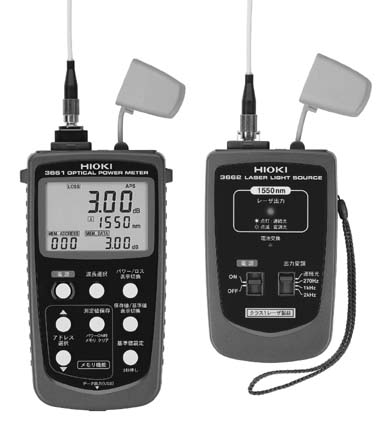

HIOKI3661光功率计的概要和特点
---3661光功率计是在光通信领域用来测量石英光纤的光功率测量仪。

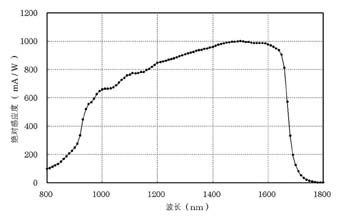

---对于检测光的受光元素，使用了在光通信的波长领域有感应性、低杂音、小电流的InGaAsPIN光电二极管（如图1所示）。受光元素感应波长800nm～1700nm，该受光元素的射入口设有AR区（防止反射膜），可减轻光功率测量时的反射影响。

---将3661与光纤连接时，必须使用专门配备的光连接转换器（FC型、SC型）。由于考虑到3661使用于现场测量，还配备了连接器护套，它可以保护连接转换器以及受光传感器的机械部分，增强其坚固性。
---特有的大显示屏（LCD）可显示设定波长、测量模式、测量值、保存值等。设定波长：850nm/1310nm/1550nm，以各波长进行校正，最大可保存1000数据。测量模式有光功率测量模式（POWER）和光损失测量模式（LOSS）两种，通过切换POWER/LOSS键来选择。在光损失测量模式下，以每预设的波长为基准，从测量值计算获取光损失量。
---3661还具有记录功能、USB接口，可将所保存的测量值用数据传送应用软件（附件）传送到PC上，以Excel等表计算软件进行分析、处理。

---将各激光源连接到光纤连接器，在光纤连接器的主机板上，安装可调背光反射镜;辅助机板上，安装光功率计。假定可调背光反射镜相当于光纤通信线路的反射，使反射量变化，在辅助机板上监测光输出，利用偏差获得输出功率的变化。（如图3所示）

---测量时使用的激光源：台式高精度稳定的激光源、受反射影响的激光源3662/3663。

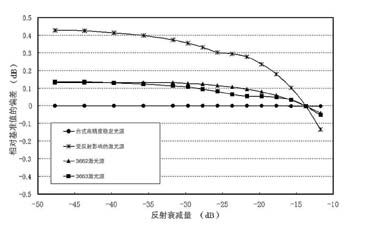

 ---如图3所示，以反射量在-14dB时的光输出功率为基准，通过各反射量的偏差获得光输出功率。3662/3663的光输出功率因反射光受到±0.2dB的影响。但是与其他受反射光影响的激光源相比较，影响相对较小。特别是携带型激光源，没有考虑反射衰减光的影响，在现场测量时，有的产品会造成很大误差，工程师在选择产品时尤其要注意这一点。

光损测量顺序
---以下就使用3661和光源来说明测量光纤损失的顺序。
（1） 将3661和光源以约2m基准的光纤连接。
（2） 在损耗测量模式设置3661，并以光源的波长设定测量波长。
（3） 用3661测得功率，作为基准值保存起来。
（4） 将基准光纤连接到光源，并在3661和基准光纤间连接被测光纤。
（5） 由3661显示光损失值，按需要将数据保存在内存里。

结束语
---HIOKI3661、3662、3663是适用于铺设现场的光损测量工具。为了便于携带，还备有可一并盛放3661、3662、3663的携带盒，以及标准光纤电缆（附带连接光损0.5dB以下的常用光连接器）、光连接器的清洁济等配件。光连接器的端口如果有灰尘，会影响光损测量，所以建议在测量之前，需用光连接器的清洁济进行清洁。
---以上光损测量工具的光源，适合单模光纤产品。我们将进一步开发适合多模光纤用的光源产品、以及光缆等多模光纤的光损测量工具。
