导航:天津市协力自动化工程有限公司，利用GE公司-GMR系统，在中国石油长庆石化分公司重油催化轴流风机中，实现轴流风机防喘振控制。采用方法为最常用的多段折线连接形成一条折线曲线的方法。实现的防喘振基本功能有：喘振线、防喘振线、喘振裕度（5%），防喘振线下移线（一次2%，最多5次），自动/部分/手动切换，PID调节等功能。
关键词：
GE公司-GMR系统;轴流风机;防喘振控制;多段折线;基本功能
1、引言
防喘振（喘振线/防喘振线）控制有两种基本控制方法：第一种，在相同压力情况下，流量低并且碰到防喘振线时，防喘振阀开始调节，而另一种，在相同流量情况下，压力高并且碰到防喘振线时，防喘振阀开始调节。一般气压机采用前者，风机采用后者。本文介绍轴流风机（简称风机）防喘振控制，采用后者方法。
2、风机防喘振基本特点及作用
风机最大特点：入口为大气，所以防喘振控制阀不是控制回流量，而是放空（大气）。其次防喘振线的作用，一方面防止机组喘振，另一方面防止压缩机由于压力过高造成设备损坏。所以风机喘振线/防喘振线考虑的是二者综合性试验结果。风机喘振线与防喘振线之间裕度一般设为（5~7%）。
3、风机喘振线数据
风机喘振线数据，一般由机组厂家或设计院提供，最可靠的方法还是由机组厂家，根据现场实验实测结果及机组能承受压力的能力，给出风机喘振线综合数据结果。
4、防喘振线作图及计算方法
根据机组厂家实测后给出的综合喘振线数据，利用GE公司，Logicmaster 90-70（简称LM90）组态软件及上位HMI CIMPLICITY 6.10（简称HMI）软件，做出喘振线（两点变量连成线段）和防喘振线。喘振线方法是采用的多段折线连接形成一条曲线，见《图1、一个折线段示意图》。
基本公式：Y=aX+b
> a为斜率
b为截距
X为X坐标
Y为Y坐标

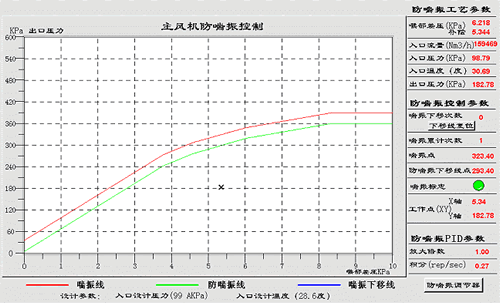

风机防喘振实例，见《图2、防喘振曲线及控制参数画面》。
图2、防喘振曲线及控制参数画面
>

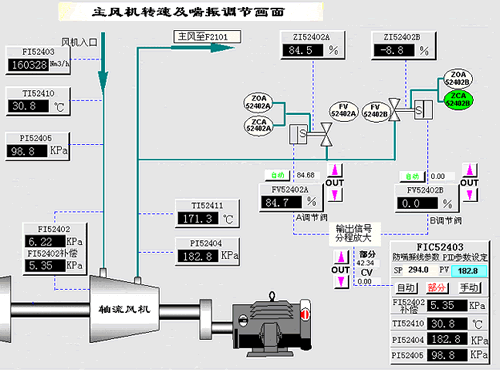

功能开发是基于GE公司GMR系统，见《图3、GE公司GMR系统示意图》。
图3、GE公司GMR系统示意图
>自动/部分/手动切换，见《图4、防喘振调节流程图》：
自动位置时，防喘振调节为纯自动调节，PID调节控制;
部分位置时，正常手动输出，当喘振发生时，喘振调节控制优先手动;
手动位置时，防喘振调节为纯手动控制。
调节器输出分程放大：
调节器输出0~100%分程为0~50%，50%~100%对应输出4~12 mA，12~20 mA，需要分别放大到4~20mA。
图4、防喘振调节流程图
>
GE公司-GMR系统，在中国石油长庆石化分公司重油催化轴流风机中，实现轴流风机防喘振控制。采用的方法是压力防喘振控制而不是流量防喘振控制。综上所述，主要功能达到预期目标，防喘振控制功能能够满足工艺及生产需要。
