产品说明：

新型电源适配器GreenPoint参考设计能效高达88%，且设计简单，应用于液晶电视和显示器、笔记本电脑及其他消费电子产品的的60W电源适配器。该新型参考设计不仅满足待机和工作模式能效规范标准的繁冗设计挑战，而且是性价比极高的解决方案。

该设计蓝图除提供真正高能效外，也解决了电源适配器的所有功能模块，取得了低待机功率，且符合CEC、美国能源之星及欧洲Code of Conduct（COC）的要求。该设计提供88% 的能效，在待机模式下能耗小于250mW，进一步节省电源（适配器大多数时间均处于待机模式）。而今大多数的60 W适配器之待机能耗为750 mW。

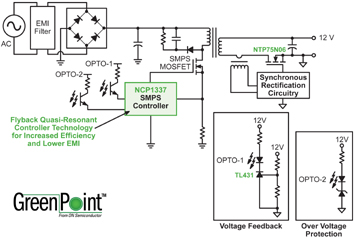

该参考设计的主导元件是新推出的NCP1337增强型脉冲宽度调制（PWM）电流模式控制器。它结合了真正的电流模式调制器和去磁检测器，这样确保在任何负载/线路上均得到完整的边界线/临界导电模式。该器件提供内部变压器磁芯去磁检测，无需外部信号。频率在内部限制为130kHz，符合电磁干扰(EMI)导电辐射标准，其最低限制为150 kHz。

NCP1337通过监控反馈引脚工作，只要功率要求低于预先设置的水平，即进入纹波模式。由于重启被内部软启动软化，且频率不可能低于25 kHz，所以没有噪声。该控制器的特点还包括高效的保护电路，在过流情况下，将关闭输出脉冲并在试图重启时进入安全突发模式。一旦故障消失，器件自动恢复，电源重新开始工作。

其他特性包括称为输入欠压保护(brown-out protection)的整体电压检测功能，这是一种可调的过载补偿，用于处理输入电压变化对于准谐振PSU可提供最高功率的影响，并提供Vcc过压保护。内部4.0ms软启动消除了传统的启动应力。

NCP1337是电源适配器、离线电池充电器、CRT电视电源、DVD播放器和机顶盒等其他消费电子产品、以及任何要求高能效和低EMI电源的理想选择，该器件采用SOIC-7和PDIP-7封装。

参考设计中其他的器件包括:
TL431A——可编程精度参考
NTP75N06——75 A、60 V MOSFET
MBR160——1 A、60 V肖特基整流器
1N4937——1 A、600 V快速恢复整流器
MMSZ13、MMSZ15——500 mW齐纳二极管
MMSD4148——开关二极管
MMBT3904L、MMBT3906L——通用晶体管

60W电源适配器的完整文档包包括说明书、原理图、材料单、Gerber图和评估结果，可在www.onsemi.com.cn获得，同时还提供产品规格及其他支持信息。
