交通路口红、黄、绿灯的基本控制要求如下:
路口某方向绿灯显示(另一方向亮红灯)20秒后,绿灯以占空比为50%的一秒周期(0.5秒脉冲宽度)闪烁3次(另一方向亮红灯),然后变为黄灯亮2秒(另一方向红灯亮),如此循环工作。

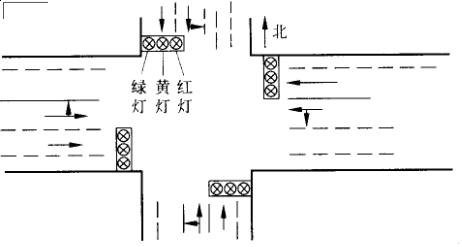

十字路口交通灯示意图

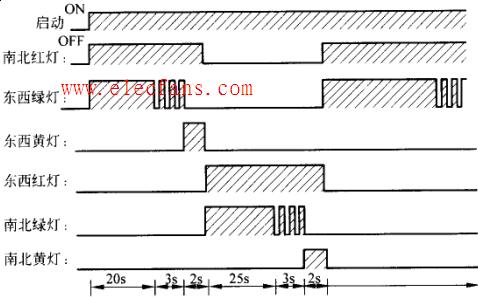

十字路口交通灯时序图
PLC I/O端口分配:
SB1                 I0.0            起动按钮
SB2                I0.1            停止按钮
        HL1(HL7)         Q0.0           东西红灯
        HL2(HL8)         Q0.1           东西黄灯
        HL3(HL9)         Q0.2           东西绿灯
        HL4(HL10)        Q0.4           南北红灯
        HL5(HL11)        Q0.5           南北黄灯
        HL6(HL12)        Q0.6           南北绿灯
PLC参考电路:

图    交通灯控制PLC电气原理图
