MC14499是由MOTOROLA公司的高集成度LED显示驱动器，采用动态扫描方式显示驱动4个LED数码管。它集锁存、译码、驱动、扫描、时钟于一体。所需的辅助电路简单，MC14499与单片机的数据传送采用串行同步方式。因此，用MC14499组成单片机的显示电路，具有占用单片机软件资源小，不再再外加电路即可与单片机协调工作，使用灵活方便，电路简单可靠等特点。

电路工作原理

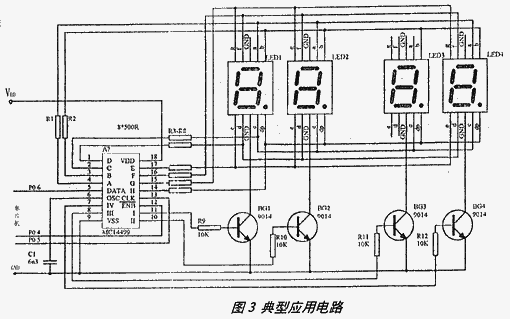

    MC14499能接受20位数据的串行输入，16位用作四位LED显示，4位用作小数点显示。输入时序是先发送四位小数点码，具体如图1所示。当ENB由高变底时，MC14499的寄存器开始接受串行数据。图2是MC1499的译码方式。

    XIANSHI：CLR P0.4

    CLR P0.5

    MOV R1,#30H

    INC R1

    INC R1

    MOV A,@R1

    SWAP A

    LCALL 0001

    DEC R1

    DEC R1

    MOV A,@R1

    LCALL 000

    INC R1

    MOV A,@R1

    LCALL 000

    SETB P0.4

    RET

    000:MOV R7,#08H

    SJMP 0002

    0001:MOV R7,#04H

    0002:SETB P0.5

    RLC A

    MOV P0.6,C

    NOP

    CLR P0.5

    DJNZ R7,0001

    CLR P0.6

    RET
