HT1622 是一种外围器件，专用于扩展 I/O 型微控制器的显示能力。该器件的最大显示段为256 patterns（32×8）。它还支持串行接口、蜂鸣器声音、看门狗或时基定时器功能。HT1622 是一个存储器映射（memory mapping）和多功能 LCD 控制器。HT1622 的软件配置特性使得它适合于多LCD应用，包括LCD模块和显示子系统。主控制器和 HT1622 之间的接口只需要三根线。HT162X 系列具有多种产品，以适应不同的应用。

主要功能特性：

• 工作电压：2.7V～5.2V
• 内置RC振荡器
• 1/4偏置，1/8周期，帧频率（Frame frequency）为 64Hz。
• 最大32×8 patterns，8 commons, 32段
• 内建内部电阻型偏压发生器（bias generator）
• 3线串行接口
• 8种时基/WDT选择
• 时基或WDT溢出输出
• 内置LCD显示RAM
• 读写地址（R/W address）自动增量功能
• 两种蜂鸣器频率选择（2kHz/4kHz）
• Power down指令可降低功耗
• 软件配置特性
• 数据（Data）模式和命令（Command）模式指令
• 三种数据访问模式
• VLCN 引脚可调整LCD工作电压
• 层叠应用（Cascade application）

方块图：

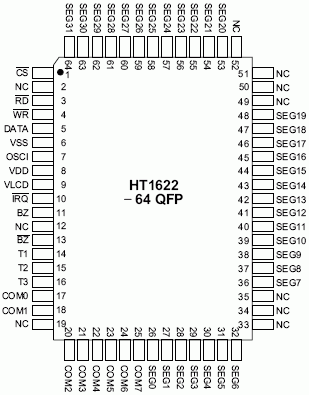

引脚分配图：

引脚说明：

引脚号	引脚名	I/O	说明
1	/C/S	I	带上拉电阻的片选输入。当CS为逻辑高电平时，对HT1622的数据和指令读出和写入都被禁止。串行接口电路也被复位。但如果/C/S为逻辑低电平并且是到/C/S引脚的输入，则会使能主控制机和HT1622之间的数据和指令传输。
2	/R/D	I	带上拉电阻的读（READ）时钟输入。位于HT1622 的RAM中的数据在RD信号的上升沿随时钟输出。随时钟输出的数据将出现在数据线上。主控制器可以用下一个下降沿锁住随时钟输出的数据。
3	/W/R	I	带上拉电阻的写（WRITE）时钟输入。数据线上的数据在/W/R信号的上升沿被锁存入HT1622。
4	DATA	I/O	带上拉电阻的串行数据输入/输出
5	VSS	—	负电源，地
6	OSCI	I	如果系统时钟来自外部时钟源，那么外部时钟源应该连接到 OSCI 引脚。
7	VDD	—	正电源
8	VLCD	I	LCD 工作电压输入引脚
9	/I/R/Q	O	时基或看门狗溢出标志，NMOS 开漏（open drain）输出。
10，11	BZ，/B/Z	O	2kHz 或 4kHz 音频输出引脚对
12～14	T1~T3	I	未连接
15～22	COM0～COM7	O	LCD公共输出
23～54	SEG0～SEG31	O	LCD 段输出

绝对最大额定值：

• 电源电压：-0.3V 到 5.5V
• 储存温度：-50℃ 到 125℃
• 输入电压：V_SS-0.3V 到 V_DD+0.3V
• 工作温度：-25℃ 到 75℃

功能说明：

显示存储器——RAM的组织结构

静态显示 RAM 被组织为 64×4 位来存储显示数据。RAM 的内容直接与 LCD 驱动器的内容相对应。RAM 中的数据可以通过 READ、WRITE 和 READ-MODIFY-WRITE 指令访问。下面是从 RAM 到 LCD 图形的一个映射。

时基和看门狗定时器（WDT）

时基发生器和 WDT 共享同一个分频（/256）计数器。TIMER DIS/EN/CLR、WDT DIS/EN/CLR 和 IRQ EN/DIS 彼此之间相互独立。一旦 WDT 超时,IRQ 引脚将保持为逻辑低电平，直到发出 CLR WDT 或 IRQ DIS 指令为止。

定时器和 WDT 设置

如果选择外部时钟作为系统频率源，命令 SYS DIS 将变得不准确，在外部时钟源被移除前，省电（power down）模式亦不能执行。

蜂鸣音频输出

HT1622 中集成了一个简单的音频发生器。该音频发生器能够在BZ和/B/Z引脚上输出一对差动驱动信号，可以用来产生一个单一的单调。

命令格式

HT1622 可以由软件设置。有两种模式指令设置 HT1622 源和传输 LCD 显示数据。如下便是数据模式 ID 和指令模式 ID：

操作	模式	ID
READ（读）	数据（Data）	110
WRITE（写）	数据（Data）	101
READ-MODIFY-WRITE （读－改－写）	数据（Data）	101
COMMAND（指令）	指令（Command）	100

如果连续发送指令，指令模式 ID 可以被忽略。当系统运行于一个非连续指令或非连续地址数据模式下时，/C/S 引脚应该被置为“1”，并且先前的操作模式也被复位。/C/S 引脚返回“0”，一个新的操作模式 ID 应该首先被发送。

名称	指令代码	功能
TONE OFF	0000-1000-X	关闭音频输出
TONE 4K	010X-XXXX-X	打开音频输出，频率为4kHz
TONE 2K	0110-XXXX-X	打开音频输出，频率为2kHz

时序图（略）

应用电路

注意：IRQ 和 RD 引脚的连接可以根据微处理器的需求来选择。
          加到 VLCD 引脚的电压必须低于 VDD。
          调整 VR 以适应 LCD 显示，VDD=5V，VLCD=4V，VR=15kΩ±20%。
          调整 R（外部拉高电阻）以适应用户时基时钟。

指令总结（略）

注释：

X：无关
A5~A0：RAM地址
D3~D0：RAM数据
D/C：数据/指令模式
Def.：默认上电复位
所有的黑体形式，即1 1 0、 1 0 1 和 1 0 0 都是模式指令。其中，1 0 0 指的是指令模式 ID。如果连续发送指令，除了第一条指令外，指令模式 ID 将被忽略。音调频率和时基/WDT时钟频率即可以从一个片内 32kHz RC 振荡器源出，也可以从一外部 32kHz 时钟源出。频率的计算基于如上所述的系统频率源。建议主控制器应该在上电复位后初始化 HT1622，因为上电复位可能失败，会导致 HT1622 功能异常。
