摘要：MCP2510是MT公司生产的一种带SPI接口的CAN控制器，主要用于简化CAN接口应用设计。文中介绍了MCP2510的特点、结构和基本工作原理，给出了其应用接口电路及SPI接口协议的软件实现方法。

    关键词：：MCP2510 CAN接口 MCU

1 概述

MCP2510是一种带有SPI接口的CAN控制器，它支持CAN技术规范V2.0A/B;并能够发送的接收标准的和扩展的信息帧，同时具有接收滤波和信息管理的功能。MCP2510通过SI接口与MCU进行数据传输，最高数据传输速率可达5Mb/s，MCU可通过MCP2510与CAN总线上的其它MCU单元通讯。MCP2510内含三个发送缓冲器、二个接收缓冲器。同时还具有灵活的中断管理能力，这些特点使得MCU对CAN总线的操作变得非常简便。

MCP2510的主要特点如下：

●支持CANV2.0A/B;

●具有SPI接口，支持SPI模式0，0和1，1;

●内含3个发送缓冲器和2个接收缓冲器，可对其优先权进行编程;

●具有6个接收滤波器，2个接收滤波器屏蔽;

●具有灵活的中断管理能力;

●采用低拉功耗CMOS工艺技术，其工作电压范围为3.0～5.5V;有效电流为5mA，维持电流为10μA;

●工作温度范围为-40～+125℃。

2 管理功能

MCP2510有PDIP、SOIC和TSSOP三种封装形式，有18个引脚。图1为18脚PDIP封装形式，有18个引脚。图1为18脚PDP封装MCP2510的引脚排列图。表1所列是各引脚功能的详细描述。

表1 MCP2510的引脚功能

引 脚	名  称	功      能
1	TXCAN	去CAN总线的发送输出引脚
2	RXCAN	来自CAN总线的接收输入引脚
3	CLKOUT	具有可编程预分频的时钟输出引脚
4 5 6	TX0RTS TX1RTS TX2RTS	发送缓冲器发送请求端，或作数字输入端
7 8	OSC2 OSC1	振荡器输出端、输入端
9	Vss	地端
10 11	RX1BF RX0BF	接收缓冲器中断引脚，或作数字输出端
12	INT	中断输出引脚
13	SCK	SPI接口的时钟输入端
14	SI	SPI接口的数据输入端
15	SO	SPI接口的数据输出端
16	CS	SPI接口的片选输入端
17	RESET	复位端
18	VDD	电源端

3 结构及工作原理

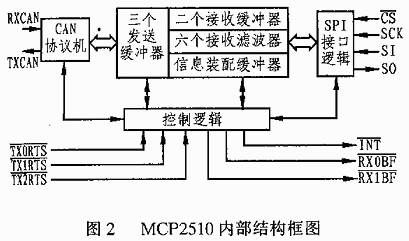

图2是MCP2510的内部结构框图，其中CAN协议机负责与CAN总线的接口，SPI接口逻辑用于实现同MCU的通讯，而寄存、缓冲器组与控制逻辑则用来完成各种方式的设定和操作控制。现结合其工作过程将各部分的功能、原理作一介绍。

3.1 收发操作

MCP2510的发送操作通过三个发送缓冲器来实现。这三个发送缓冲器各占据14个字节的SRAM。第一字节是控制寄存器TXBNCTRL，该寄存器里的内容设定了信息发送的条件，且给出了信息的发送状态;第二至第六字节用来存放标准的和扩展的标识符以及仲裁信息;最后八个字节则用来存放待发送的数据信息。在进行发送前，必须先对这些寄存器进行初始化。

3.2 中断管理

MCP2510有8个中断源，包括发送中断、接收中断、错误中断及总线唤醒中断等。利用中断使能寄存器CANINTE和中断屏蔽寄存器CANINTF可以方便地实现对各种中断的有效管理。当有中断发生时，INT引脚变为低电平并保持在低电平，直到MCU清除中断为止。

3.3 错误检测

CAN协议具有CRCF错误、应答错误、形式错误、位错误和填充错误等检测功能。MCP2510内含接收出错计数器（REC）和发送出错计数器（TEC）两个错误计数器。因而对于网络中的任何一个节点来说，都有可能因为错误计数器的数值不同而使其处于错误-激活、错误-认可和总线-脱离三种状态之一。

4 应用实例

笔者利用MCP2510和CAN总线收发器82C250构成了一个CAN总线分布式温湿度测控网络。该系统包括一个主控制器和多个节点控制器（温湿度测控单元），这种网络拓扑结构采用了总线式结构，且结构简单、成本低，采用无源抽头连接。因而系统的可靠性较高。其信息传输采用CAN通信协议，通信介质采用双绞线。由于CAN总线是基于发送报文的编码，它不对CAN控制节点进行编码，故系统的可扩充性比较好，同时增删CAN总线上的控制节点不会对系统的其余节点造成任何影响。

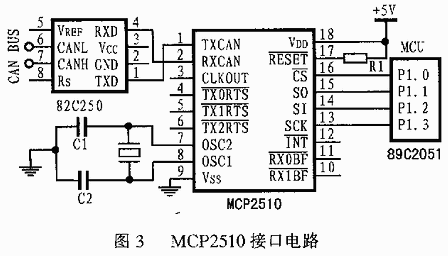

节点控制器的MCU可选用具有SPI接口的微处理器，也可采用不带SPI接口的微处理器。本系统采用的是不带SPI接口的89C2051微处理器，89C2051可通过4条普通的I/O线与CAN控制器的SPI接口直接相连，并可用软件算法来实现SPI接口协议。CAN总线收发器82C250则作为MCP2510与物理总线的接口。如果需要进一步提高系统的抗干扰能力，可在MCP2510和82C250之间再加一个光电隔离器。MCP2510与MCU和CAN收发器的实际接收如图3所示。

5 SPI接口协议的软件实现

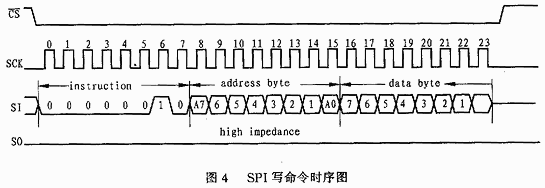

在使用CAN控制器MCP2510时，需要对MCP2510进行初始化以及对CAN总线上的数据进行收发操作。与其它CAN控制不同的是，读、写MCP2510的发送和接收缓冲器必须通过SPI接口协议的读写命令来实现。SPI写命令时序如图4所示。写指令首先被发送到MCP2510的SI引脚，并在SCK的上升沿锁存每个数据位，然后发送地址和数据。执行完毕指令后，数据被写进指定的地址单元中，再通过SPI接口协议的写命令来设置发送位以启动发送。

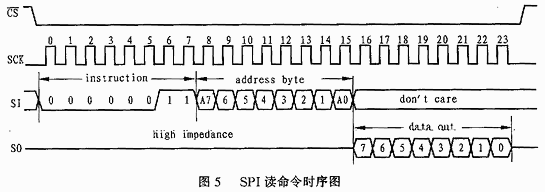

SPI接口协议的读命令时序图如图5所示。操作时，首先将读指令和地址发送到MCP2510的SI引脚，并在SCK的上升沿锁存每个数据位。同时把存贮在这个地址单元中的数据在SCK的下降沿输出到SO引脚。当执行读写操作时，CS引脚应始终保持在低电平。

    用软件编程实现SPI接口协议的汇编语言程序如下：

SPI接口写子程序：

MES_WRITE：CLR C ;清除进位标志C

MOV R3，#8 ;置循环次数R3为8

WRIT1：CLR SCK ;置SCK为低电平

NOP

RLC A ;A中存放写指令或地址、数据，带进位标志左移一位

MOV SI，C ;A中的最高位送SI

NOP

SETB SCK ;置SCK为高电平，此时A中的最高数据被锁存

NOP

DJNZ R3，WRIT1 ;循环8次

RET

SPI接口读子程序：

MES_READ：CLR ACC ;清除A中内容

CLR C ;清除进位标志C

MOV R6，#8 ;置循环次数R6为8

READ1：CLR SCK ;置SCK为低电平

NOP

MOV C，SO ;SO线输出的数据送给进位标志C

RLC A ;A带进位标志左移一位

SETB SCK;置SCK为高电平

NOP

DJNZ R6，READ1;循环8次后，SO线输出的数据送到A

RET
