摘要：IDT7026是美国IDT公司开发研制的高速16k×16bit的双口静态RAM。它可允许两个端口同时进行高速读写数据，内含主/从控制脚，并具有标识器功能。文中介绍了IDT7026的内部组成、功能及原理，并给出具体的应用电路框图。

    关键词：双口RAM 高速并行接口 信号处理

1 概述

在高速数据采集和处理系统中，随着采样数据量的增大及信息处理任务的增加，对数据传送的要求也越来越高。在系统或模块间如果没有能够高速传送数据的接口，则在数据传送时极易造成瓶颈堵塞现象，从而影响整个系统对数据的处理能力。所以，高速并行数据接口的研制在信息处理系统中占有非常重要的地位。利用高性能双口RAM能够方便地构成各种工作方式的高速数据传送接口，不管是在并行处理网络中的数据共享，还是在流水方式中的高速数据传送中，高性能双口RAM都发挥着重要作用，从而保证数据通路的畅通。

    IDT7026是美国IDT公司开发研制的高速16k×16bits的双口静态RAM。它是真正的双口RAM，允许两个（左、右）端口同时读写数据，每个端口具有自己独立的控制信号线、地址线和数据线。可高速存取数据，最快存取时间为15ns，可与大多数高速处理器配合使用，而无需插入等待状态。它具有Master/slave控制脚，可方便地扩展存储容量和数据位宽。IDT7026除具有双端口存取功能外，还具有标识器功能，在数据传送时可构成多种接口形式。

2 IDT及管脚功能组成及管脚功能

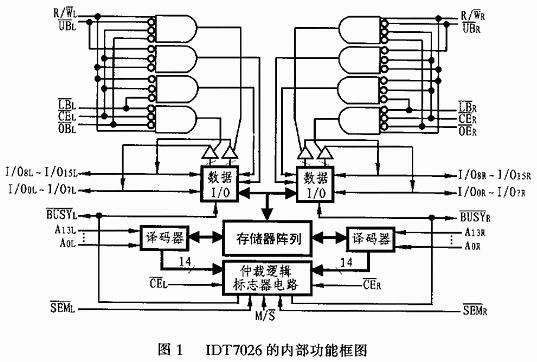

IDT7026的内部功能框图如图1所示。

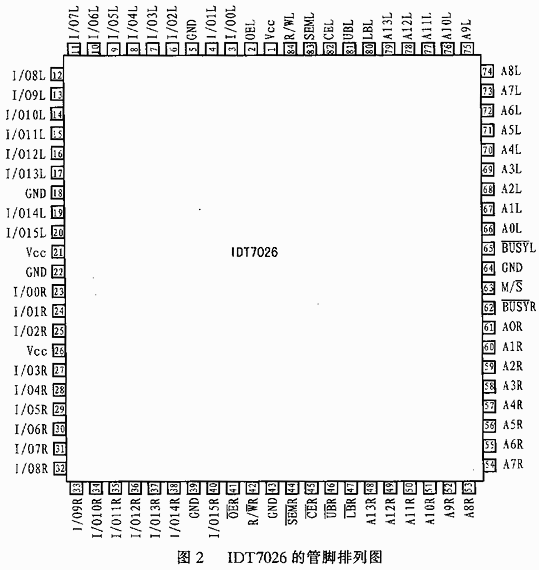

    IDT7026的管脚分布如图2所示。各管脚的功能见表1所列。

3 工作原理

3.1 双端口数据存取工作原理

IDT7026的核心部分是用于数据存储的存储器阵列，可为左右两个端口所共用。这样，位于两个端口的左右处理单元就可共享一个存储器。当两个端口对双口RAM存取时，存在以下4种情况：

（1）两个端口不同时对同一地址单元存取数据;

（2）两个端口同时对同一地址单元读出数据;

（3）两个端口同时对一地址单元写入数据;

（4）两个端口同时同一地址单元，一个写入数据，另一个读出数据。

在第一、第二种情况时，两个端口的存取不会出现错误，第三种情况会出现写入错误，第四种情况会出现读出错误。为避免第三、四种错误情况的出现，IDT7026芯片设计有硬件“BUSY”功能输出，其工作原理如下：当左右端口不对同一地址单元存取时，BUSY R=H，BUSY L=H，可正常存储。当左右端口对同一地址单元存储时，有一个端口的BUSY=L，禁止数据的存取。此时，两个端口中，哪个存取诸求信号出现在前，则其对应的BUSY=H，允许存取;哪个存取请求信号出现在后，则其对应的BUSY求信号出现在后，则其对应的BUSY=L，禁止其写入数据。需要注意的是，两端口间的存取请求信号出现时间要相差在5ns以上，否则仲裁逻辑无法判定哪一个端口的存取请求信号在前;在无法判定哪个端口先出现存取请求信号时，控制线BUSY L和BUSY R只有一个为低电平，不会同时为低电平。这样，就能保证一个对应于BUSY=H的端口能进行正常存取，对庆于BUSY=L的端口不存取，从而避免双端口存取出现错误。

利用IDT7026的“BUSY”忙信号标志端可以实现多片IDT7026的级联，以扩展存储器位数和容量。具体级联电路如图3所示。当M/S端为高电平时，该片IDT7026为主存储器，其BUSY端为输出。当该片IDT7026为主存储器，其BUSY端为输出。当M/S端为低电平时，该片IDT7026为从存储器，其BUSY端为输入。

3.2 标识器的工作原理

利用双口RAM的“BUSY”信号线，虽然可以保证左右两个端口能可靠地完成数据的传送，但当两个端口对同一地址单元同时存取数据时，其中一个端噪口处于等待状态。对于高速接口电路来说，插入等待状态会降低其数据通过率，这在某些情况下是不能接受的。IDT7026提供有标识器电路，可把一个端口使用双口RAM的状态传送到另一个端口。通过标识器电路传送数据，可实现数据的高速无等待状态的传送。IDT7026标识器电路实际上是8个锁存器，且与双口RAM相独立，用作两个端口间的标志传送，以表明共享的双口RAM是否在使用。在标识器工作模式，控制脚SEM用作8个标志锁存器的“片选”信号，地址线A2～A0用于8个标志锁存器的寻址，数据线D0用作标志锁存器状态的写入和读出，其工作状态见表2。

表1 IDT7026的管脚功能表

左端口	右端口	功    能
CEL	CER	片选信号端
R/WL	R/WR	读写信号端
OEL	OER	输出控制端
A0L-A13L	A0R-A13R	地址线
I/O0L-I/O15L	I/O0R-I/O15R	数据输入输出端
SEML	SEMR	标志控制端
UBL	UBR	高8位存储单元选择端
LBL	LBR	低8位存储单元选择端
BUSYL	BUSYR	忙信号标志端
M/S		主或从存储器选择端
Vcc		电源
GND		地

表2 标志锁存器的工作状态

操  作	左端读出	左端口D0～D15	右端读出	右端口D0～D15	状  态
无操作	1	1	1	1	标志器空
左端写0	0	0	1	1	左端获得使用权
右端写0	0	1	1	1	无变化
左端写1	1	1	0	0	右端获得使用权
左端写1	1	1	0	0	无变化
右端写0	0	0	1	1	左端获得使用权
左端写1	1	1	1	1	标志器空
右端写1	1	1	0	0	右端获得使用权
右端写1	1	0	1	1	标志器空
左端写0	0	1	1	1	左端获得使用权
左端写1	1	1	1	1	标志器空

当左端口要使用双口RAM时，它先写0到标示锁存器，然后读标志锁存器的状态，若读到的值为1，表明右端口正在使用双口RAM的相同单元。此时，左端口要么循环检查标志锁存器的状态，直到右端口结束使用，再对双口RAM存取;要么撤消请求，即写1到标志锁存器，转去执行其它操作。同理，若右端口使用双口RAM时，也按上述步骤进行。IDT7026为了避免出现左右端口同时向标志锁存器写入0而出现的错误，标志锁存器采用了如图3所示的电路结构。

若两端口同时写入0，仲裁逻辑电路只使得其中一个为0，另一个为1。标志器输出状态只能有一个为0，即共享存储器在某一时刻只能为其中一边的端口所使用。需要注意的是：使用标志锁存器传送数据时，当某个端口完成对双口RAM的存取，或存取制造后，一定要再给标志锁存器写1，否则双口RAM将一直被占用，另一端口无法对双口RAM进行存取。另外，对标志锁存器应“先写后读”，不要“先读后写”，以避免出现争夺系统总线的现象。因为标志锁存器有8个，它最多可以把双口RAM划分成8块，每块存储器的容量由用户任意设定。例如，可将容量均分为4块，每块有2k×16bits位的容量，当左端口送数时，它先写0到标志器0，若读取的状态值为1，则说明第1个2k双口RAM正被右端口使用;其可再写0到标志器1，若读取的状态值为0，则第2个双口RAM处于未被使用的空闲状态，左端口可把其数据写入。若读取的状态值仍为1，则可继续查询第3、第4个2k双口RAM，直至把数据写入，图4为IDT7026的标志锁存器示意图。

4 应用

在研制通用雷达半实物仿真系统中，笔者用TMS320C31作为主处理器，用高速双口RAMIDT7026作为数据传送和数据共享的接口芯片，从而很好地完成了雷达信号的数据采集和处理任务。电路连接如图5所示。

通常，雷达信号处理系统一次要处理几个或十几个重复周期的信号数据。在完成对数据的处理和检测任务后，相应的数据要送入PC机进行适当的处理，并在PC机平面位置显示器和距离显示器的窗口上进行显示。信号处理系统输出的数据可先写入双口RAM。待数据全部写入IDT7026后，系统再向PC机发出中断请求，PC机响应中断后，在中断服务子程序里把数据读入内存，此时的双口RAM相当于PC机的个16位高速并行接口。
