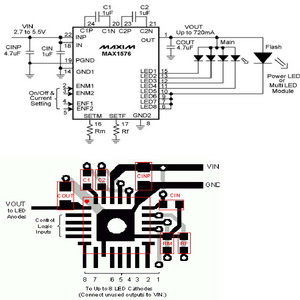

导航:大多数白光LED 电荷泵IC 的印刷电路板(PCB)布局非常简单，但对于大电流电荷泵或引脚数较多的电荷泵(如MAX1576)来说，线路板布局需要遵循一些规则。本文给出了一个PCB 布局实例，并讨论了相关的设计规则。
对于引脚数较多的白光LED 驱动器或大电流电荷泵，在设计印刷电路板(PCB)时需要注意一些事项，本应用笔记以MAX1576 为例讨论了相关的设计指南和布板规则。
白光LED 电荷泵电路板布局指南
导读:
关键字:
对于MAX1576 白光LED 电荷泵，在线路板布局中需要遵循以下规则：
- 1.所有的GND 和PGND 引脚直接连接到IC 下方的裸露焊盘(EP)。
- 2.输入、输出和飞电容最好使用电解质为X5R 或性能更好的陶瓷电容。低ESR 对于大电流输出、低输入/输出纹波和稳定性非常关键。
- 3.为避免IC 偏置电路的开关噪声，需要在尽可能靠近输入和地引脚的位置放置输入电容(CIN 和CINP), 电容和IC 之间最好没有过孔。
- 4.如果有独立的GND 与PGND 和/或IN 与PIN 引脚，则IC 包含有独立的电源和偏置输入。如果这些引脚不是紧靠在一起，则需要两个输入电容：从PIN 到PGND 的CINP 和IN 到GND 的CIN，每个电容都要尽可能靠近IC 放置。这种情况下，PIN 和PGND 应该分别接到系统电源和地层，而IN 和GND 则就近连接。PCB 电源线首先进入CINP 和INP，然后通过一些过孔连接到CIN 和IN，在IN 端提供一定的输入噪声滤波。PGND 和GND 应该通过裸露焊盘连接在一起。
- 5.为了确保电荷泵稳定工作，需尽可能靠近OUT 引脚放置输出电容，COUT。COUT 的地端接到最近的PGND 或GND 引脚，或者是裸露焊盘(EP)。
- 6.为保证电荷泵的地输出阻抗，飞电容(C1 和C2)要尽可能靠近IC 安装。如果无法避免使用过孔，最好使其与C1 和/或C2 串联，而不要与CIN 或CINP 串联，因为飞电容对器件的稳定性没有影响。
- 7.任何基准旁路电容的接地端(MAX1576 没有该引脚)或设置电阻的接地端(MAX1576 的RM 和RF)应接GND 引脚(与PGND 相对)。这有助于降低IC 模拟电路的耦合噪声。
- 8.裸露焊盘(EP)可以选择使用大过孔，有利于检查焊接点，也便于用烙铁从PCB 上拆除IC。
- 9.逻辑输入可根据需要布线，与LED 连接。这些引线上的过孔不会引起任何问题，因为这些输出端的电流是稳定的。但须注意，如果这些引线靠近敏感的射频电路，引线上的纹波可能会对RF 电路产生影响。
