一种盼望了多年的廉价电池分析仪近日从东明电子公司购得。经过一整夜的测试，终于将近十年来购得的百余支各种充电电池按测试数据列表，进行了优劣分类，以便将电池合理组合使用，解决了因个别电池内阻增大而影响整组电池使用时间缩短的大问题。

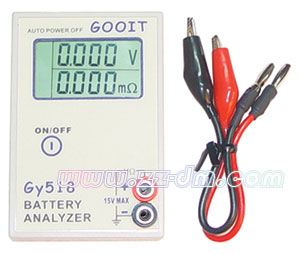

GY518电池分析仪体积仅有袖珍万用表大小，其表面由一块45×25mm的大面积液晶显示屏、一个轻触电源开关、一对测试线座组成。液晶屏为双四位高精度数字显示，它同时显示被测电池的电压值和内阻值。电压值最高分辨率为0.001V，测试上限为15V。内阻显示单位为mΩ，最高分辨率为0.01mΩ。分析仪采用9V(6F22)电池供电，由于分析仪耗电为20mA，故在分析仪中设置有约60秒延时自动关机电路，用以延长9V电池的使用时间。
需要测试的充电电池测试前需充满电并静置2小时后再进行测试，测试前应将电池正负极与测试仪上正负表笔对应相接，测试周期约3-5秒，待液晶屏上电压值和内阻值稳定后记录下两数据再松开电池。如充电电池较多，最好是列表作完整记录，以备分类时参考。测试时需要注意的是电池分析仪的测试线不要随意延长或更换。因这样会导致测试线电阻的增加，而影响电池内阻测试的准确性。我曾用4070D欧姆表对市售的普通万用表笔作过测试，一付80cm长的测试线竟然有0.1-0.2Ω的电阻，这个电阻已经高出大多数充电电池内阻的好几倍！其原因是该表笔两端与连线不是焊接而是压接造成电阻增大。另外，充电电池是属5-10年长期反复充放电使用的电池，故多数充电电池在使用2年后，在其正负极上生成氧化层，它会使测得的内阻值比实际值高出很多，故该类电池测试前因将氧化层去除，其方法是采用抛光法或在粗糙的纸壳上打磨而不能用砂纸打磨，否则日后电池氧化会更严重。
在测试过程中，电池会向分析仪内负载输出一定的电流而使分析仪得到运算数据。这个电流的大小是因各种电池而异，一般在0.1-1A之间。由于测试周期仅为3-5秒，故短暂的放电时间对被测电池毫无影响。在液晶屏的左侧有9V电池低压工作警告符号，当分析仪中9V电池下降到7V时就会在屏左侧出现一个电池符号，表示需更换电池，当电池下降到6.5V时，分析仪停止工作。测试各种电池时应避开其充电电路。
电池内阻的大小是衡量各种电池优劣的重要参数之一。内阻越低，越适合大电流放电，电池在充放电时发热量就越小。反之，当电池内阻大时，大电流放电会在内阻上产生很大的压降，造成用电器工作失常，该类电池充放电时均大量发热。故寿命极短。在采用GY518分析仪测试同一组电池中发现，个别电池内阻会高出正常值的1-2倍，该组电池若作小型液晶彩电供电时会发现原本能用2小时而半小时就无电，其实就是这节高内阻电池的问题。在对多种电池测试中，由于作了完整的记录，总结了部分电池较好的内阻范围。7号镍氢电池50-70 mΩ、5号镍氢电池36-43 mΩ、2号镍氢电池20-30 mΩ、18650锂电120-185 mΩ、5号7号碱性电池130-155 mΩ、普通碱性高功率5号7号电池300-400 mΩ、6F22型镍铬电池3000-4800 mΩ、6F22型镍氢电池1500-2200 mΩ、6F22型普通电池5900-7100 mΩ。
通过GY518分析仪对各种电池的测试，发现一款二手松下3号镍氢电池的内阻低到18-20 mΩ，其短路电流的计算值高达72A，该电池非常适合电动工具和小型逆变器使用。
特别需要提醒的是：GY518分析仪在测试库存一年以上的碱性电池时，需将电池激活后才能测试到该电池的准确内阻值。笔者在测试2003年11月出厂的天津劲量高档电池时，未激活电池前测试4节电池内阻均在220 mΩ以上，经激活后再测试其内阻均在135 ±5 mΩ内。其短路计算值达13A左右。以上谈到的电流计算值是将GY518表显示的电压值除以内阻值而得到的，它是电池真正的短路电流。而一般情况下均是采用电流表或数字表中的20A档来直测电池的短路电流，由于电流表中分流电阻以及测试线电阻的影响，这样测出的短路电流比电池实际的短路电流要小很多，由于各种电流表的分流电阻阻值均不相同，故对同一节电池的测试电流也不同。因此，只有GY518电池分析仪才能对您所拥有的电池作正确的鉴定。
在此，再盼东明电子公司为大家找到电池另一重要参数的廉价测试仪--------电池容量测试仪。
