90nm取代130nm,成为全球主流设计工艺

导读:
关键字:

  90nm技术是目前全球IC设计中最流行的工艺。根据Synopsys Users Group的调查,早在去年,90nm就已经取代早前的130nm,成为全球大多数地区使用的主流技术。Synopsys公司Galaxy设计平台营销主管Robert Hoogenstryd介绍,在全球不同地区,向90nm工艺转换的原因各不相同,例如在日本,对大规模出货产品,尤其是无线和消费类应用产品的重视驱动向90nm工艺转移;以色列则受到英特尔公司的推动;而印度,更是受到全球IDM的影响。此外Hoogenstryd还指出,目前全球大约有160家设计厂商已经开始选择65nm或45nm工艺。

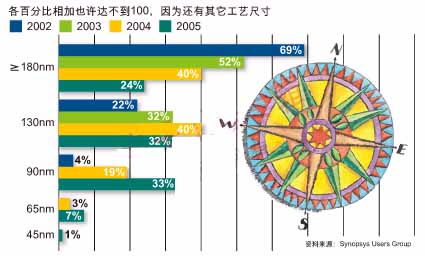

  F1: 全球情况



  各百分比相加也许达不到100,因为还有其它工艺尺寸

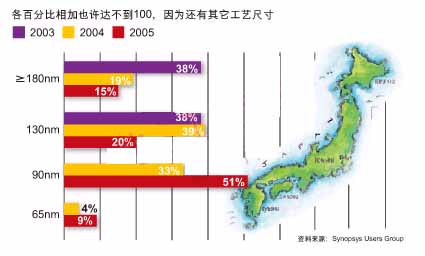

  F2: 日本情况



  (来源:电子工程专辑)

来源:E代电子   作者:  2006/7/27 0:00:00
