开关电源功能测试系统
——DC-DC转换器、AC-DC电源、适配器和充电器的
全新测试解决方案

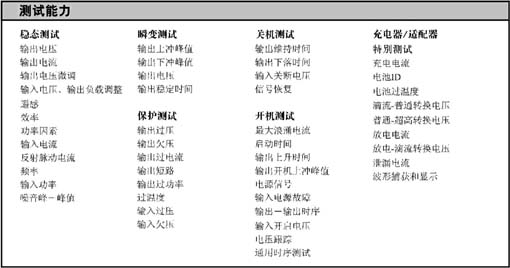

摘要：全功能测试系统可测试动态瞬变值、时序、纹波和杂讯，以及波形抓取;支持负载和电源模块互换;全面优化的电源测试方案，适于快速测试程序开发和大批量的测试需求。
　　

　　400系列电源测试系统的体积较小，却能提供大型测试仪才具有的功能，大大提高了电源测试的经济效益。它功能强大，能对DC-DC转换器进行全面的准确测试。它测试速度很快，能降低充电器和适配器的测试成本;适用范围广，能用于多种多输出和AC-DC电源;经济性好，能用于预测试、收货检测和维修;另外，还可作为设计工程师的个人开发工作站。用户只需花不多的钱，就能在仪器上安装功能强大的400系列电源测试系统。

完善的测试系统
　　该测试系统有两种型号：S430用于DC-DC测试，S440用于AC-DC测试，所有激励源、测量仪器以及多通道转换器、数字激励信源、比较器、计时器和继电器等全部集成在一个机箱内。其整体测试能力和软件特性不亚于最先进的大容量生产测试仪。用户只需接通电源，准备好夹具，就可以开始测试了，非常方便。

图16槽位机箱

灵活配置的可换功率模块
　　为达到结构紧凑、灵活性强的目的，就需要模块化电源子系统的设计，这是多年来NHR公司设计大型测试系统时的指导思想。这也是对灵活性要求高的测试仪器共有的特点。该子系统的独特之处在于，其6槽位机箱支持各种电子负载和/或直流电源模块的组合，如图1所示。同时，在测试工作中，可针对各UUT特定要求，并联多个同类模块，使应用更为灵活。这样，就可在有限的设备规格范围内，配置范围广泛的虚拟负载和电源。所有模块都具有较大的电流电压范围和额定的功率，实现以最少的模块组合满足最大范围的需求。

嵌入式数字化测量系统
　　这是机箱内非常先进的测量系统。该系统把模拟信号数字化，以用于DSP分析，可实现对波形的静态和瞬变测量。这样，一个电路加上关联信号矩阵和各单元间的连接线路，就可具备伏特计、定时/噪音分析仪、功率分析仪、示波器的主要功能。除功能、尺寸和成本优势外，系统的简单结构也令测试更为快捷可靠。

最佳电源测试软件
　　mPower Test Executive的优点数不胜数。首先，它的测试程序的建立速度是最快的。该系统内置测试模块库，含有各种经实践检验的测试模块，系统有功能强大的测试程序器和互动虚拟仪表面板，让测试程序的建立和调试极为直观。若需自建测试模块，可以使用工业标准编程语言，如Visual Basic和C/C＋。其次，Test Executive带有一台优化的高速32位运行引擎，充分发挥Microsoft新型操作系统强大的多任务功能。与硬件紧密配合时，其测试速度极快，测试产量更高，因此测试的单位成本更低。第三个优点是它的综合管理、汇报和SPC分析特征。此外，emPower Test Executive还更好地应用了ActiveX控制和COM标准，更能确保其灵活性和工业兼容性。
400系列带来的新技术为电源转换器厂商带来看得见的好处。更重要的是，它能提高生产力，让用户在经济全球化的浪潮中始终保持竞争优势。

图2 电源界面
