产品说明：

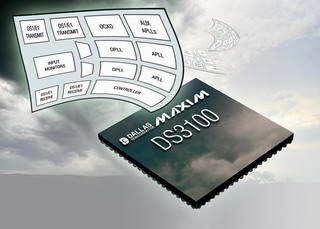

DS3100是首款用于SONET/SDH同步的单芯片时钟卡方案。具有2路DPLL、4路APLL、14路输入、11路输出和2路完整的DS1/E1收发器，集成了中央时钟卡应用所需的全部功能。配合适当的TCXO或OCXO，该器件能够支持所有国际网络同步标准。

DS3100持续监控多达14路输入时钟的状态和频率精度。内部参考时钟选择电路为两路DPLL自动选择最高优先级的有效输入时钟。T4 DPLL通常用于将SONET/SDH输入时钟转化为DS1/E1时钟，并将其通过片上一路或两路DS1/E1发送器传递给外部BITS/SSU。功能完备的T0 DPLL为系统的其余电路提供时钟，并且，参考时钟可以配置为由输入的SONET时钟提供或由外部BITS/SSU通过片上DS1/E1接收器提供。T0 DPLL为系统提供滤波、保持和相位构建功能，经过配置可以满足各种应用的需求。每个DPLL通过后续的具有分频功能的APLL实现时钟倍频、抖动衰减，可以为11路时钟输出提供各种时钟频率。

DS3100具有14路时钟输入：10路CMOS/TTL输入、2路LVDS/LVPECL输入和2路模拟复合时钟接收器(可配置成另外2路CMOS/TTL输入)。时钟输入可以接受频率为2kHz、4kHz和N8kHz(最高可达125MHz)的CMOS/TTL时钟或155.52MHz 的LVDS/LVPECL时钟。2路集成的DS1/E1还支持满足ITU-T G.703规范的2048kHz和6312kHz同步接口，接收器提取输入的SSM信息，允许自动禁用LOS、OOF、AIS及其它故障下的时钟恢复。

T0 DPLL带多周期相位检测器，即使存在较大抖动和参考时钟偏差，仍可直接锁定多个常用电信频率。通过锁定参考时钟(可分频到8kHz)，该器件也可以锁定到8kHz的任意倍频时钟(最高达155.52MHz)。带宽可编程设置在0.5mHz至70Hz范围，并可调整阻尼系数。该器件还具有“无中断”参考时钟切换和可选的输入瞬态相位构建。

DS3100提供了11路时钟输出：5路可编程CMOS/TTL输出、2路可编程LVDS输出、1路1.544/2.048MHz输出、1路64kHz复合时钟发送器和两路帧同步脉冲(8kHz和2kHz)。每路输出均可由T0或T4提供。可以输出60种以上的频率。两路集成的DS1/E1发送器支持标准的2048kHz同步接口，可以在DS1 ESF或E1信令中插入需要发送的SSM信息。DS3100采用紧凑的17mm x 17mm CSBGA封装。
