简易信号测量仪（C1题）
（适用本科生）
一、任务
设计并制作一台简易信号测量仪，利用它能完成如下测量功能。
二、要求
1、基本要求
（1）能够测量方波的周期与频率（方波为TTL电平，占空比50%，频率范围1Hz～10KHz）,测量频率误差≤1%。
（2）能够测量并显示正弦信号的VPP及频率（正弦波频率范围1Hz～10KHz，1V≤VPP≤5V），测量频率误差≤1%。VPP误差≤0.5V。
（3）能测量脉冲信号宽度（脉冲信号幅度‘1V—5V’，脉冲宽度≥200us），测量误差≤1%。
（4）能自动识别被测信号是正弦波还是方波，用红色发光管表示正弦波，绿色发光管表示方波，或者在液晶上用文字显示（方波、正弦波必需从同一个端子输入）。
    2、发挥部分
在完成基本要求任务的基础上，增加如下功能：
（1）能测量方波的占空比，测试误差≤1%。（方波为信号幅度‘1V—5V’，占空比10%--90%，频率范围1Hz～10KHz）
（2）用液晶实时显示被测波形至少一个周期的形状。

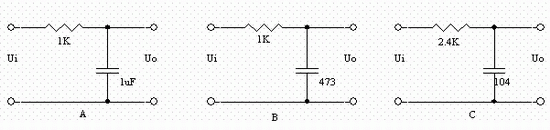

（3）能测量如图所示电路对1KHz正弦信号的相移量，如图中所求UO与Ui的相位差。

此主题相关图片如下：

（4）其他。

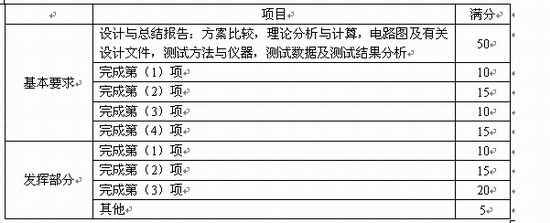

三、评分标准

此主题相关图片如下：
