Xignal Technologies(混合信号IC开发商)(Munich，德国)在连续时间   ΔΣ式A/D转换技术上取得突破，可为在高采样速率条件下需要高动态范围的空间有限的应用，比如下一代便携式超声波仪器，提供高速、低功耗的A/D转换。

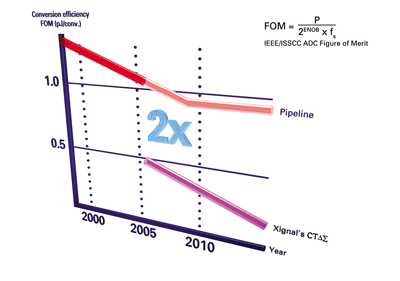

图 连续时间ΔΣ式A/D转换技术比现有的流水线式方案显著降低了功耗、成本和占板空间

采用130nm的CMOS工艺，该架构能够实现12位或以上的高分辨率A/D转换器，有效转换频率可到数百兆赫兹，所消耗的功率只有目前流水线式解决方案的一半。

由于采用了连续时间设计方法，功耗比使用离散时间的方式减少了许多，而离散时间方式所使用的采样离散时间电路会在每个采样时钟的边缘连续回转，以便跟踪和保持输入信号。在连续时间采样系统中的输入信号在全采样阶段进行积分，从而消除了采样保持放大器。

对两种ADC架构进行评估对比，可以测算出转换的能量效率曲线，曲线如图所示。计算结果显示，每次转换所需的能量为0.5pJ，优于该公司目前的ADC产品，比目前最好的流水线设计的每次转换1pJ的效率要好得多。

采用该技术，可实现奈奎斯特无混叠采样，提供易于驱动的差分输入，可进一步降低系统成本，消除昂贵的输入差分放大器。此外，采用这种架构的产品将包括一个低抖动的片上LC-PLL，PLL既可以采用低成本的晶振，也可以用中等性能的外部时钟。

该公司已经在实验室里演示了CTΔΣ技术，将在数月内实现量产。欲了解更多信息，请联系Xignal Technologies公司的Mike Levis，e-mail：mike.levis@xignal.com，或访问http://www.xignal.com/ctds。
