产品型号  RF2722+RF6003

　　参选产品简介: POLARISTM 2 完整射频解决方案是一种支持四频段，符合GSM, GPRS及E-GPRS空中接口标准，高度集成的收发器。通过内置电压控制振荡器（VCO）和相关环路滤波器，并集成大量电源旁路电容，POLARIS 2将总的射频元件数降低到其它解决方案的50%。POLARIS 2完整射频解决方案还以其硅锗工艺接收器和独特的极化调制发射器而比其它方案具有如下优势： * 业界最高的接收灵敏度，约-110dBm * 对于GSM及EDGE，PA均工作在深度饱和模式，从而获得更高效率 * 优越的噪声性能而不需使用TX SAW * 开环发射系统架构实现更低成本和更小尺寸 * 第一款进入大量生产的应用极化调制技术的蜂窝手机收发器。

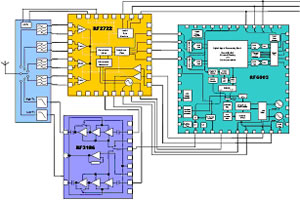

　　POLARISTM 2的构成如下： * RF2722 – SiGe BiCMOS工艺4频段射频接收器，支持超低中频(VLIF) 和直接转换接收(DCR)架构。 它消除了IF SAW和射频中间级滤波器的需求 而不影响系统性能。此IC包括：支持4频段的4个低噪声放大器(LNA)，集成VCO，自动增益控制 (AGC)，正交下变频混频器，高低频段的发送缓冲器，带通滤波器以及DC偏移校准。 * RF6003 –CMOS混合信号处理器，包含数字通道滤波器，分数N（fractional-N）频率合成器，数字调制器和集成的PA功率升降控制器。对于GSM工作模式，分数N频率合成器提供了低电流消耗的全数字GMSK调制器;而对于EDGE模式，RF6003使用极化调制器，通过利用饱和功放RF3186极大地降低了发送电流。

　　信号处理器部分提供了一个数字接受滤波器通道用于配合RF2722。RF2722的输出信号被数字化及滤波后，以数字或模拟格式提供给基带。芯片功能通过三线串行数据接口总线控制。 * RF3186 – 带有内部匹配元件和集成功率控制器的GaAs HBT 功率放大器模块。功率控制功能由RF6003数模转换输出直接驱动并可提供超过50dB的控制范围。为校正PA的非线性，POLARIS 2 解决方案实施前馈预失真解决饱和PA的非线性，这省去了功率检测器，耦合器，反馈电路和支持反馈环路必需的其它元件。POLARIS 2另一个重要优势在于其固有的，相比标准IQ调制器更优的接收段噪声性能，从而允许去掉发射链路上的SAW以减小尺寸和成本。
