飞思卡尔半导体通过推出Controller Continuum，模糊了传统的位边界，使工程师在设计时着眼于应用的需要从而不受传统的位限制。就应用而言，微控制器设计的入门者通常面对低成本的简单应用，往往需要体积更小、更加经济高效的解决方案。因此，更加整合的低成本、高功能性8位产品成为这些机电工程师的选择。

　　飞思卡尔日前推出了一款超低端8位MCU，体积非常小巧，足以装进电动牙刷头中，使工程师能够轻松地采用这款扩展的微控制器产品。作为第一款在新近推出的RS08内核上构建的产品，MC9RS08KA系列是专为那些受到极其严格的空间和成本限制的应用设计的，非常适合于传统的电机设计应用和便携式应用，从电机控制到一次性保健产品。

图1

　　6针脚KA系列扩大了飞思卡尔的Controller Continuum低端产品阵容。通过提供2 KB的闪存和63字节的随机存储器（RAM），飞思卡尔的KA系列提供了比目前市场上的超低端6针脚设备更多的功能和应用选择。此外，KA系列还拥有可重新编程的闪存，能在整个电压范围内运行，在1.8 V电压下的性能高达10 MHz。该产品带有变压器，不但能将逻辑电路的电压变化降到最低，保持较低的电源电压（Vdd），还可以降低总体功耗。

目标应用

　　◇ 高亮度LED
　　◇ 照明系统控制
　　◇ 玩具
　　◇ 小型手持设备
　　◇ 空间受限的应用
　　◇ 小型设备
　　◇ 交流电线路电压监控
　　◇ 简单的逻辑替换
　　◇ 模拟驱动器替换
　　◇ ASIC替换

MC9RS08KA的特性

　　◇ 多达2 KB的第三代闪存，提供极快的可写编程;
　　◇ 1.8～5.5 V的电源;
　　◇ 集成时钟源（ICS），内部总线运行速度高达10 MHz,在整个温度和电压范围内只有2%的偏差;
　　◇ 8位模块定时器，带有8位分频器;
　　◇ 模拟比较器，在整个电源电压范围内都能运行，还能在STOP模式下运行;
　　◇ 实时中断触发器，带有3位分频器;
　　◇ 4条双向输入/输出（I/O）线路;
　　◇ 计算机工作正常（COP） 功能;
　　◇ 3/5通道键盘中断（KBI）;
　　◇ 低压检测（LVD），带有重置、停止或唤醒模式;
　　◇ 自动唤醒;
　　◇ 背景调试系统;
　　◇ 6针脚DFN、8针脚塑料双列直插式封装（PDIP）和8针脚窄体小外形集成电路（NBSOIC）。

　　MC9RS08KA2将飞思卡尔半导体的8位微控制器的优势引入超低端产品市场中，基于RS08简化的指令集设置架构，这种经济高效的KA2可以是6或8引脚封装，比竞争对手具有更多的闪存和更大范围的操作电压，可有效支持各种消费者产品，无论是儿童玩具、电动牙刷、扬声器，还是照明系统。

　　简单的安装和轻松的集成甚至可以帮助设计新手将设计周期从几个月缩短到几个星期。通过包括Fast Track服务的飞思卡尔广泛支持系统，设计师可以在线接入硬件和软件开发工具、培训模块、快速启动指南和各种设计实例，帮助他们更快地推出新产品。

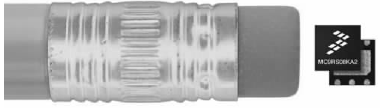

图2

RS08——超低端且易用的8位MCU内核

　　RS08内核是Controller Continuum架构的起点，是飞思卡尔面向体积小、成本低、更加经济高效的应用而推出的。这种高集成度产品具有超低价位，并可提供出色的灵活性和卓越的价值表现，它是MCU设计入门者和需要更多功能的传统电机设计者的理想之选。RS08亦是一些新兴应用的理想解决方案，例如完全用固态电路实现的简单机电设备，或小型便携设备甚至一次性便携设备。

　　飞思卡尔的RS08超低端内核是高性能、低功耗 HCS08架构的简化版本，它被精心打造为效率更高、成本更低并适合小容量内存的微控制器。该内核体积比HCS08内核小30%，带有精简HCS08指令集。在简单而不多于16 KB、引脚数较少的嵌入式应用中, RS08是一个很理想的选择。这些变化为工程师提供了将微控制器应用推向更低端市场的条件。

　　为了减小面积，RS08将计数器和地址总线宽度限制为14位，使用一个全局中断标志寄存器取代了矢量中断功能，同时还取消了以下功能：

　　◇ 堆栈指针和H∶X寄存器及其相关指令和寻址模式;
　　◇ 乘法、除法以及BCD码指令;
　　◇ 算术逻辑移位运算（保留了逻辑移位和旋转）;
　　◇ 条件码寄存器中的若干位以及相关条件分支指令。

　　这些被取消的功能由更为简单的结构所代替，这些结构保证了在内存低于16 KB且引脚数目很少的器件上，可以用非常简洁高效的代码实现大多数嵌入式应用。为了进一步提高运算效率，飞思卡尔增加了如下内容：

　　◇ 屏蔽程序计数器，用于更为高效的子程序调用;
　　◇ 简短微小的寻址模式，允许对最常用的变量和寄存器进行更为有效的访问和操作;
　　◇ 内存分页方案，能够更充分地利用直接寻址模式和新型的简短微小的寻址模式。

CodeWarrior Development Studio——通用开发工具和软件

　　基于微控制器的应用需要更多的连接和功能，因而设计人员面临着提高性能和缩短开发周期的双重压力。在选择芯片时，开发工具和软件将是决定性因素。飞思卡尔不断为其CodeWarrior Development Studio产品升级，可提供自动代码生成，让首次使用的用户只须点击7次，即可创建工作项目。飞思卡尔所定义的统一硬件开发平台，将提供通用的板卡和电缆接口，让设计人员在使用各种架构时都拥有一致的体验。这种简单、易用的开发工具和技术支持系统也适用于KA系列。

　　飞思卡尔的KA系列通过提供多用途的、高度整合的MCU，以及开发工具、参考设计和其他多种技术支持，使MCU应用工程师可以轻松地设计、开发和调试，从而加快产品开发和投放市场。

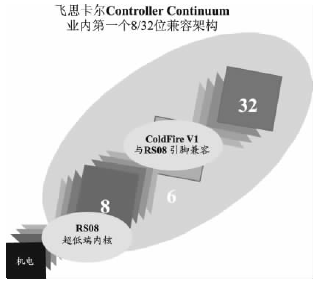

图3

　　飞思卡尔的Controller Continuum提供了业界首个8位至32位兼容架构，这些引脚兼容产品系列，将共用外设和开发工具，并结合了32位产品的性能和8位产品的易用性。外型小巧的KA产品却包含了很多可能性，它不仅扩大了飞思卡尔现有的低端8位产品系列的范围，还带来许多新机会。飞思卡尔通过超低端8位产品和高性能低成本32位产品填补市场空缺，满足市场对简单、快捷和易用的解决方案的需要。
